科勒发电机的工作原理及其部件组成情况介绍

文章来源:武汉瓦克动力科技有限公司  更新时间:2019-04-30 04:43

科勒发电机是一种应用非常广泛的发电设备,其具有节能、高效等特点。那么大家知道科勒发电机的运行原理是怎样的吗?科勒发电机又是由哪些部分组成的呢?带着这些疑问,下面就跟随小编一起看一下吧。以下关于“科勒发电机的工作原理及其部件组成情况介绍”的介绍。



【科勒发电机的运行原理】


整个风机系统主要由:风轮、叶片、发电机、支架、输电线电缆、充电控制器、可逆变流器等。本文中发电机采用双馈式感应发电机,所谓双馈式感应发电机(DFIG)是指在配合使用可逆变流器的条件下,以双馈绕线方式组成的双端口馈电风力发电机组。



其定子和转子互相切割磁感线,共同发电。经过变流器的处理,对转子中励磁电流(包括频率P、幅值A、相位φ)进行调节,可实现定子输出电压值及频率的稳定。


系统结构


双馈式感应发电机主要部件为定子和转子。其定子绕组构造主要类似于异步发电机,以直接连接方式联通50Hz工频电网;转子绕组上配备电刷和滑环,经过自动调节频率的可逆变流器间接联通电网。其系统结构图如下:


运行原理


双馈式感应电机的基本工作原理:在定、转子电流形成的相对静止的旋转磁场中,若发电机转子电流频率恒定,则定子电流频率f1(Hz)、转子电流频率f2(Hz)、发电机转速n(r/min)及电机磁极对数p之间有如系:


f1=(pn/60)±f2


【科勒发电机由什么部分组成】

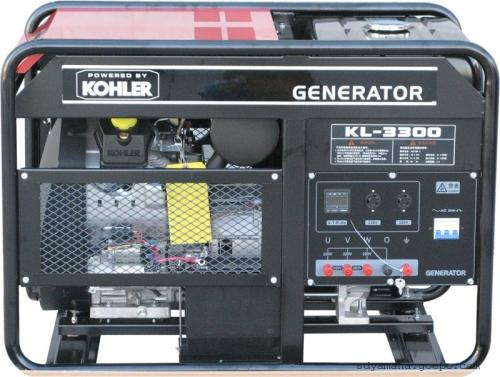

科勒柴油发电机组是由柴油机、三相交流同步发电机和控制屏三部分组成。


柴油机是一种将燃料燃烧释放出来的热能转变为机械能的能量转换装置。柴油机是发电机组的动力部分,一般由曲轴连杆机构与机体组件、配气机构与进排气系统、柴油供给系统、润滑系统、冷却系统和电气系统等组成。



发电机主要由定子、转子、端盖等组成。通常三相交流同步发电机的电枢绕组与三相供电回路连接,励磁绕组则与直流电源连接。大中型同步发电机为了便于引入或引出电枢电流,一般采用旋转磁极式结构。同步发电机主要凸极和隐极两种磁路结构。


发电机组的控制(屏、箱)系统是机组的配套设备,包括自动检测、控制及保护装置等部分。主要负责机组的控制、调压、配电。机组通过控制屏向用电设备进行供电,同时操作人员可从控制屏上直接观察机组的运行状态。


一般小容量机组的励磁调节与控制部分全部集中在控制箱内,直接安装在机组上,大容量发电机的控制屏则为落地式,固定在机房的地面或安装在与机组隔离的集中控制室内。


以上关于“科勒发电机的运行原理”和“科勒发电机由什么部分组成”的介绍,希望能让您了解“科勒发电机的工作原理及其部件组成情况介绍”带来帮助。
