ATS自动转换柜

文章来源:武汉瓦克动力科技有限公司 更新时间:2016-04-06 22:09:52

ATS自动转换柜介绍

  主要由控制元件及断路器组成,可以手动或自动控制的通断进行送电。结构简单操作方便,操作人员容易掌握使用方法。其功能能满足各类用户的需求,开关柜可应用于发电机组进行通断电用,也可以用于其它的配电设备。

ATS自动转换柜作用

  对电力中断要求较严的电力系统,就应该使用市电/发电机组自动切换系统。 ATS 自动转换柜可以实现两路电源的全自动转换,即当主电源停电或发生故障时,备用电源自动投入主电源恢复正常时,又自动恢复到到主电源供电。

  原供应系统若为市电 , 当市电停电或三相缺相、欠压时 , 自动切换系统立即自动启动发电机组 , 发电机启动运行后,电压频率正常后负载供电,当市电恢复正常后自动切换到市电供电,延时停发电机组。

  原供应系统若为发电机组 , 当发电机组遇故障停机时,自动切换系统立即切断发电机组供电并自动转换到市电供电。从而实现供电系统的快速恢复和无人值守功能。从而维持正常的电力供给。

ATS自动转换柜产品类型

  1、调频调载控制模块

  SY-SC-202X系列自动同步控制器

  SY-SC-203X系列电子调速控制器

  SY-SC-204X系列自动负荷分配器

  SY-CH-206X系列蓄电池智能充电器

  2、智能控制器(可根据不同需求及功能选配)

  Micropanel-30 柴油发动机智能控制器

  Micropanel-40 发电机组智能监控器

  Micropanel-31 柴油发电机组智能控制器

  EASYPANEL-10 柴油发动机简易自动控制器

ATS自动转换柜功能介绍

  1、具有Micropanel-30控制器与Micropanel-40监控器的全部功能;

  2、手动/自启动选择(市电故障时可优先某机组运行或同时启动全部机组);

  3、柴油发电机组急停控制;

  4、全自动并机合闸(可设定某机组优先,当负荷达到设定值时自动开另一机组);

  5、自动平均有功负载、负荷不平衡比例调节;

  6、自动频率跟踪;

  7、逆功率、超功率检测及报警停机保护;

  8、机组短路及过流保护;

  9、自动同步检测,自动同步合闸、自动并车;

  10、市电自动充电及充电失败报警功能;

  11、有功和无功负载的无差分配;

  12、并列为软加载,解列为软卸载(负荷转移后才解列分闸);

  13、当电力故障信号送到本系统,系统接受到此信号,机组按设定程序优先启动某机组、机组自检,并加速到额定的速度及建立电压,检出其中1台达到设定值后投入总线,后机组经自动同步控制陆续投入总线并联运行(启动信号为前机组故障或满负荷后),同时自动分担负载;

  14、当任何1台机组出现故障时,后备机组自动启动运行,故障机组自动停机,同时发出警报;

  15、当市电电力正常后,市电送电所有机组的断路器经控制系统控制全部分闸,机组进入无载冷却怠速状态,冷车时间到达,所有机组停止运转,恢复自动待命

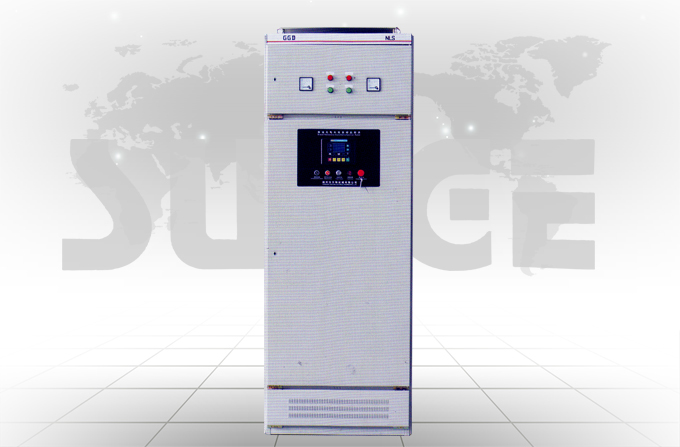

ATS自动转换柜图片
